・aitendo ★特売品★LEDランプユニット

先週「★特売品★LEDランプユニット [LED5050X24](LEDx24個直列接続、詳細仕様不明)」を99円で買ったものです。

LED5050x24


詳細仕様不明だったので1チップのLEDを調査してみました。
結果、1チップに3つのLEDが直列に接続されていました。
20mA流した時、電圧9.25Vでした。
全体のLEDの配線も確認しました所、12個直列の2並列で24個でした。よって、約9Vx12=108Vで端子電圧は、約110Vであろうと確認しました。

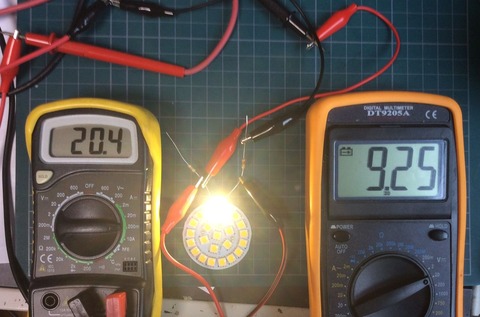

写真は、約20mA流した時のもの
LED20mA9_2V


写真は、約1mA流した時のもの
LED1mA7_8V
